圓振動篩說明書、圓振動篩操作規程

發布日期：2016-04-26 責任編輯:中譽鼎力

在線詢價統一咨詢熱線：400-700-2111

摘要：圓振動篩是一種單軸振動篩，主要由振動器、篩箱、隔振裝置、傳動裝置等主要部分組成，采用鋼制編制篩網，篩網彈性好、損。主要用于煤炭、冶金礦山、醫藥、建材等行業中的散狀物料的篩分，當然目的用在工業中的較多，石料生產線就是具代表性的應用行業

圓振動篩是一種單軸振動篩，主要由振動器、篩箱、隔振裝置、傳動裝置等主要部分組成，采用鋼制編制篩網，篩網彈性好、損。主要用于煤炭、冶金礦山、醫藥、建材等行業中的散狀物料的篩分，當然目的用在工業中的較多，石料生產線就是具代表性的應用行業之一。

圓振動篩工作原理

篩箱及篩面在振動器的作用下，產生近似于圓形軌跡的振動，由于篩面的振動使得篩面上的物料層松散并離開篩面向上拋起。細粒級也就是小顆粒的物料有機會轉移到物料層的下部，并透過篩網，完成篩分。通過2層篩網或多層篩網篩分出數種產品和不合格的篩上、篩下物、分別從各自的出料口排出。

圓振動篩性能特點

與搖擺篩、電磁振動篩、旋振篩相比，本篩機有如下特點：結構簡單、維修方便、耗能少、躁聲小、篩網壽命較長，用戶可根據需要是否在出廠時配置篩網。除此之外，圓振動篩在篩分效果方面還具有以下性能特點：
1：卡在篩孔中的物料可以跳躍出來，防止堵塞篩孔；
2：處理量大，所篩分的物料比重大，可以適應于各種大中型石料生產線篩分分級作業；
3：變化篩面傾角，可以改變物料沿篩面的運行速度，從而改變振動篩的處理量和篩分效果；

圓振動篩主要技術參數

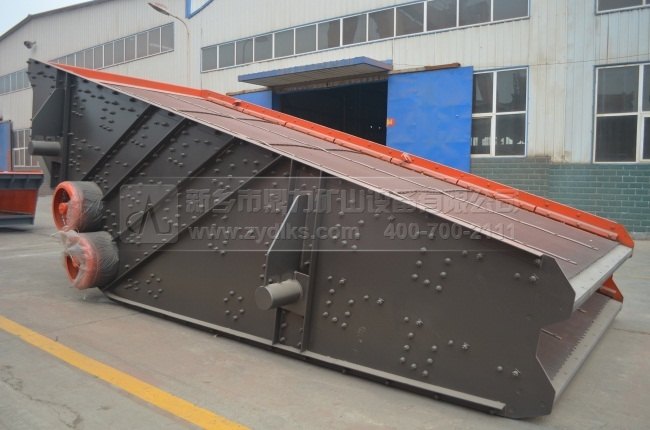

上振篩:

型號	篩面層數	篩網面積(m²)	振動頻率(r/min)	雙振幅	電機功率	處理能力(t/h)	理論重量
YKS1860	1	10.8	960	5～8	7.5	120～230	2.8
YKS2060	1	12	960	5～8	11	150～260	3
2YKS1560	2	8	960	5～8	7.5	70～180	3.2
2YKS1860	2	10.8	960	5～8	11	120～230	3.8
2YKS2060	2	12	960	5～8	11	150～260	3.2
2YKS2460	2	14.4	960	5～8	15	240～300	5.3
3YKS1560	3	8	960	5～8	15	70～180	4.2
3YKS1860	3	10.8	960	5～8	15	120～230	4.8
3YKS2060	3	12	960	5～8	15	180～280	5.7
3YKS2460	3	14.4	960	5～8	15	240～300	6.3
4YKS1860	4	12	960	5～8	18.5	150～260	5.8
4YKS2060	4	13.2	960	5～8	18.5	200～260	6.2
4YKS2260	4	13.2	960	5～8	18.5	250～160	6.8
4YKS2460	4	14.4	960	5～8	18.5	250～160	7.3
5YKS1860	5	10.8	960	5～8	15	120～230	6.2
5YKS2060	5	12	960	5～8	22	150～260	6.5

中振篩：

型號	篩面層數	激振器	傾角（度）	理論重量	參振質量	電機功率	處理能力(t/h)
YKZ2460	1	JF150-6	20	5037	4264	22	200-300
2YKZ2060	2	JF150-6	20	7145	6012	30	150～260
2YKZ2460	2	JF150-6	20	7305	6223	30	200-300
2YKZ2670	2	JF150-6	20	9300	8007	37	300～450
2YKZ3070	2	JF150-6	20	9578	8245	37	400-400
3YKZ2060	3	JF150-6	20	7833	6888	30	250
3YKZ2460	3	JF150-6	20	8054	7855	30	250
3YKZ2270	3	JF200-6	26	10660	9000	45	200-260
3YKZ2670	3	JF200-6	20	11411	10013	45	280-400
3YKZ3070	3	JF200-6	20	12345	10989	45	400-500
4YKZ2060	4	JF200-6	20	10304	9042	45	150-260
4YKZ2270	4	JF200-6	26	12664	10921	45	200-260
4YKZ2460	4	JF200-6	20	10600	9338	45	200-300
4YKZ2670	4	SJ-2*135-6	20	14850	13381	75	280-400
4YKZ3070	4	SJ-2*135-6	20	14903	13926	75	400-500

圓振動篩操作規程說明
準備工作：檢查電機連線，其螺旋是否緊固；檢查支架，安裝的是否垂直、穩定；檢查篩網是否完好，篩框是否壓緊，各連接螺釘是否牢固。
啟動：篩子應在沒有負荷的情況下啟動，運行數分鐘，若有異常應先排除故障產。待篩子運行平穩后，方能開始給料。
運轉：應靠近給料端給料，其方向與篩面上的物料運行方向一致，從而得到佳篩分效果，給料點篩面的落差應低于500mm，防止大塊物料損壞篩網。正常生產中操作者不應隨意離開崗位，以免發生事故。
停機：停機前應該先停輸料機，也就是說應先停止給料，待篩面上的物料排干凈后再停篩機。

圓振動篩維修保養注意事項

篩面：注意振動篩篩面緊固情況，振動篩篩網松動時應及時緊固。定期清洗篩子表面，對于漆皮脫落部位應及時修理、除銹并涂漆，對于裸露的加工表面應涂以工業凡士林以防生銹。
篩框：每天檢查連接螺釘，以免松動。激振器與篩箱連接的螺旋為高強度螺旋，不允許用普通螺旋代替。需經常緊固，至少每月檢查一次。
激振器：激振器內加有潤滑油脂，兼有防腐性能，工作時應檢查潤滑脂充滿情況，注意其軸承溫度不應高于75°。

振動篩常見故障及解決方案

故障	產生原因	解決方案
篩機無法啟動或振幅小	1.電機損壞 2.篩面物料堆積太多 3.振動器內潤滑脂變稠結塊	1.更換電機 2.清理篩面物料 3.清洗振動器、更換潤滑脂
物料運動異常	1.篩箱剛度不夠 2.給料不平衡 3.橫梁斷裂	1.緊固連接螺旋、林杰頻率 2.均衡操作，穩定給料 3.更換橫梁
異常噪音	1.激振器軸承損壞 2.振動篩螺旋松動 3.橫梁斷裂 4.篩網未張緊	1.更換軸承 2.緊固螺旋 3.更換橫梁 4.拉緊篩網
軸承溫度過高	1.潤滑脂不足或過多 2.潤滑脂臟污變質 3.軸承游隙過小、配合過緊	1.調整潤滑脂 2.更換潤滑脂 3.更換軸承；處理軸承配合
篩子振動不均勻	1.物料堵塞 2.篩網堵孔 3.被篩物料水分太大 4.物料層過厚 5.篩網拉的不緊 6.激振力小	1.檢查給料和排料處是否有物料堵塞 2.減輕給料量、清理篩面 3.適當減輕給料量 4.適當減輕給料量 5.拉緊篩網 6.調整偏心塊數量
